Flackerfreie Zugschlussbeleuchtung

für Personen- und Gepäckwagen mit Drehgestellen

Schlecht zu fotografieren, aber trotzdem schön. Es sind zwei gleichmäßig leuchtende, vorbildgerechte rote Leuchtpunkte
Es sind also keine "Nebelschlussleuchten", wie man das von größeren Spurweiten kennt.
Das Licht läuft durch den Einsatz von low-current-LEDs bis zu vier Sekunden nach und verlischt dann langsam.

Das rote Bauteil ist die spezielle Leuchtdiode für die Aufnahme von zwei Lichtleitern.
Die Bauteile, besonders die LED, sollten nach dem Einbau mit mattschwarzer Farbe "getarnt" werden.

Es gibt, wegen der gleichmäßigen Druckverteilung, pro Achse zwei Stromabnehmer.
Allerdings hat sich diese Form der Stromabnehmer nicht bewährt, dafür eine neue Bauform umso besser.

Die Platine passt gut ins Gehäuse.







Die
Stromabnahmekontakte
kann man bei mir auch einzeln bestellen.

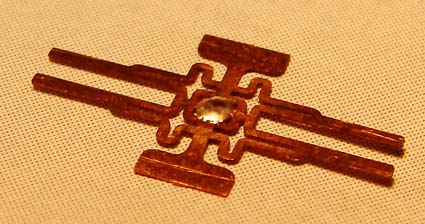

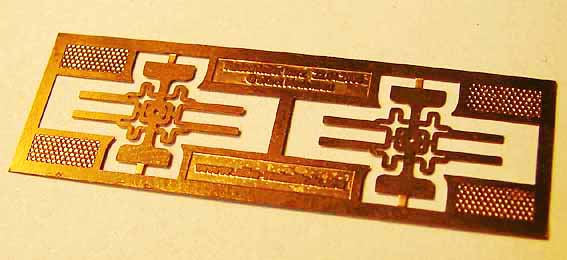

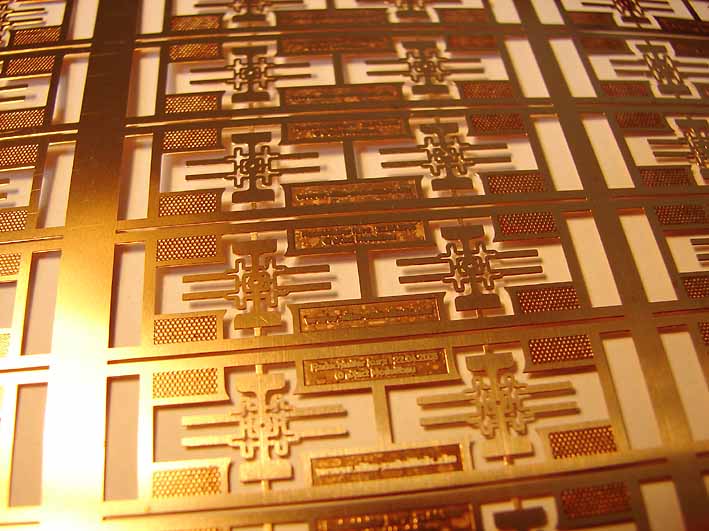

Sie sehen dann so aus:

Es ist immer ein Paar auf einer Platine, ausreichend für einen Wagon,
entweder für Drehgestelle mit langem oder kurzem Radstand.

Mehrere Platinen lassen sich leicht im Brief versenden.



Der
Einbau
ist nicht besonders schwierig, aber einige Dinge sind zu beachten.

Die Drehgestelle werden ausgeklipst.

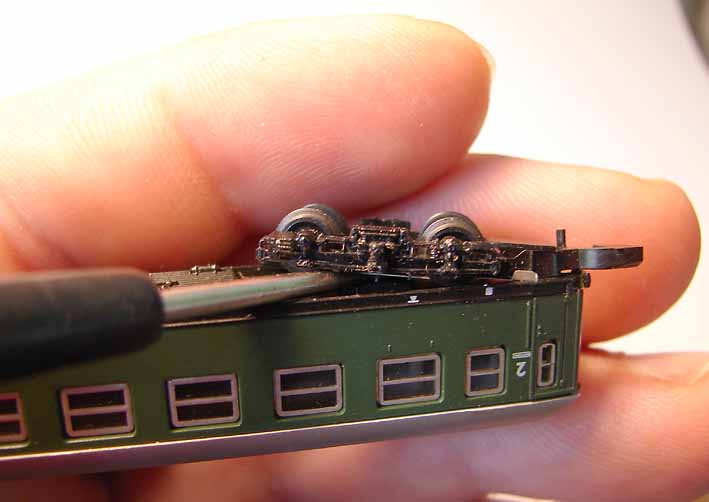

Dazu kann man einen 3mm Schraubendreher verwenden.
Er wird möglichst dicht am Drehzaphen zwischen Drehgestell und Wagenboden gesteckt.
Durch eine vorsichtige Drehbewegung löst man den Zapfen aus dem Loch.

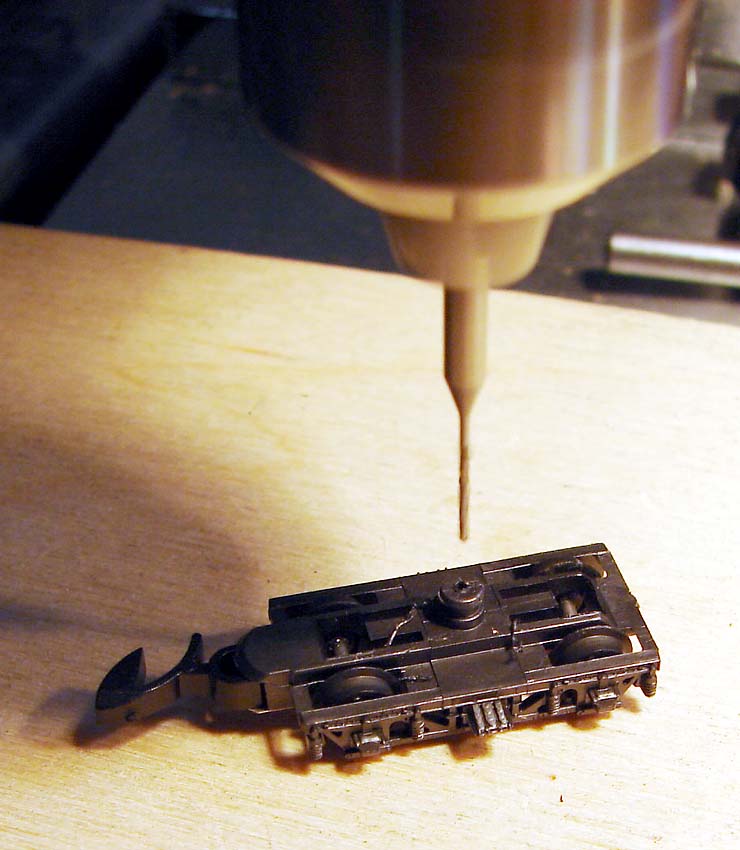

Zuerst wird der Drehzapfen durchbohrt.
Das muß mittig passieren und absolut senkrecht.
Ohne eine Ständerbohrmaschine sollte man das gar nicht erst versuchen.
Der Bohrungsdurchmesser richtet sich nach dem verwendeten Draht.
Ich benutze hierzu abgeknipste Drähte von elektronischen Bauteilen,
die beim Bestücken von Leiterplatten anfallen. d=0,5mm

Es geht aber auch jeder andere Draht.

Das gleiche Loch bohrt man auch in ein kleines Brettchen, auch absolut senkrecht.

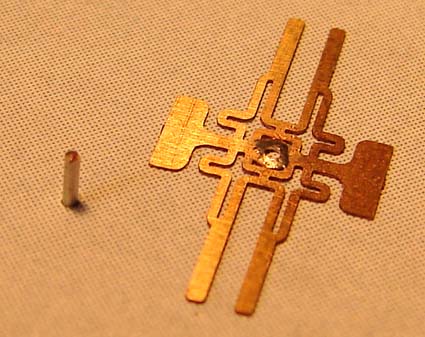

Da wird dann der Draht eingesteckt.
Die Bohrung im Achsschleifer wird dann verzinnt, über den Draht gesteckt und sparsam angelötet.
Das Lot sollte auf keinen Fall aus dem Mittelring herauslaufen, den sonst vermindert sich die Elastizität.

So sieht das dann ungefähr so aus.

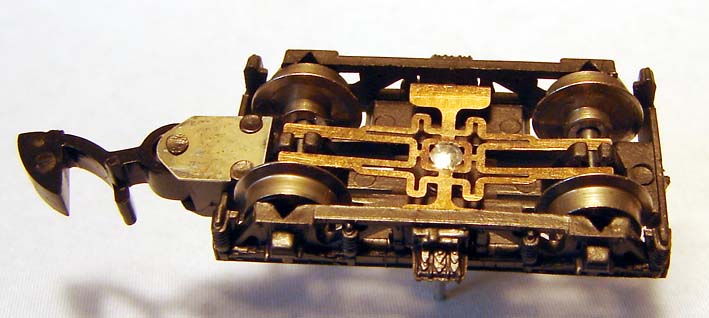

Dann wird der Achsschleifer von unten eigesteckt.
Dabei den Draht über dem Drehzapfen mit einer Zange greifen und "steuern".
Mit der Einstecktiefe reguliert man den Anpressdruck.
Ich empfehle nicht unbedingt, so weit wie möglich durchzudrücken.
Das Blech sollte leicht durchgebogen sein.
Zu starker Anpressdruck erhöht den Rollwiderstand.


Von oben sichert man die Position jetzt mit einem Tröpfchen Sekundenkleber.

Oben kann man den Draht jetzt zu einem kleinen Auge biegen.
Dabei nicht das Drehgestell festhalten, sonst biegt sich der Draht auch im Zapfen,
sondern den Draht mit zwei Zangen bearbeiten.
An das entstandene Auge kann man dann die Stromzuführung anlöten.

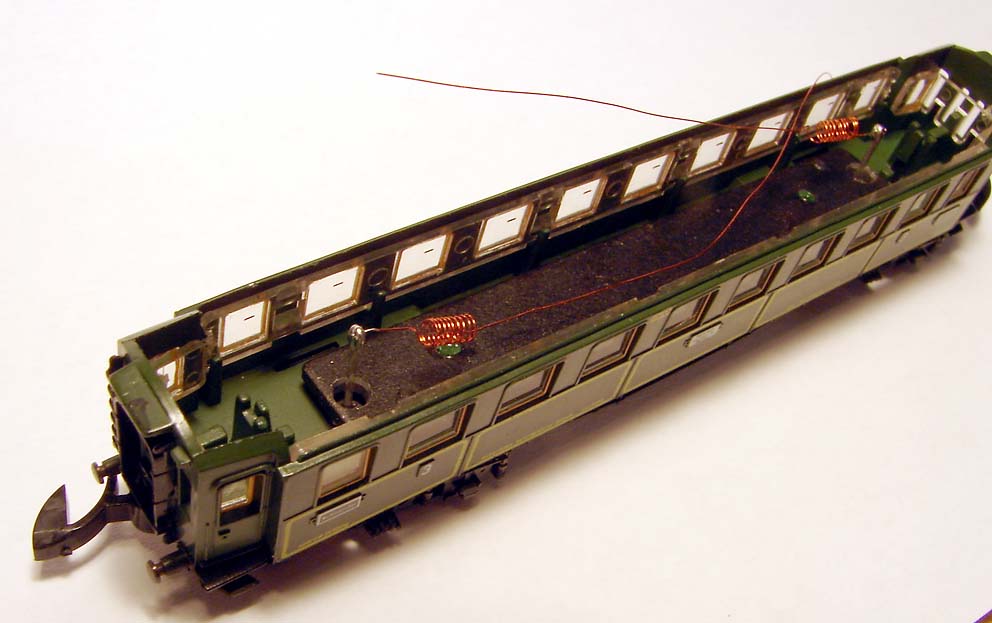

Ich empfehle einen zur Feder gewickelten dünnen Lackdraht.
Das Drehgestell darf so wenig wie möglich gehemmt werden, sonst gibt es Entgleisungen.
Beim Anlöten ist der Draht über dem Drehzapfen mit einen glatten Zange zu halten,
damit die Wärme abgeführt wird. KURZ LÖTEN!
Sonst ist der Zapfen und die Verklebung futsch!
Der Lackdraht ist vorher zu verzinnen, damit alles schnell geht.
Jetzt macht es sich auch positiv bemerkbar, dass der Draht von enem Bauteil stammt.
So lässt er sich schnell und gut löten.

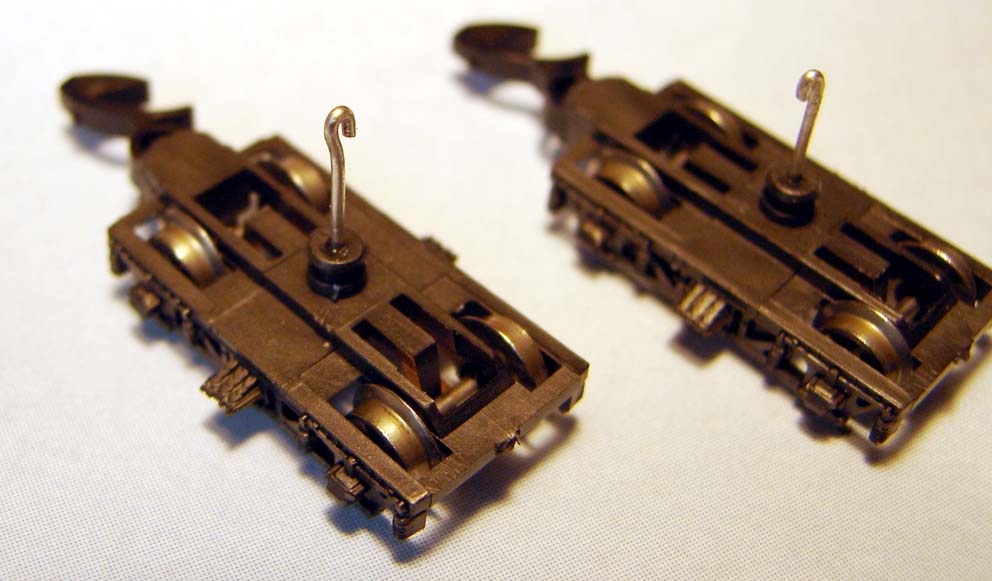

Fertig!
